Moderne Urbanisierung und steigende Verkehrsanforderungen erweitern kontinuierlich den Umfang von Untergrundbauten und Großinfrastrukturprojekten. Tunnel und Unterführungen sind kritische ingenieurtechnische Meisterleistungen, die errichtet wurden, um einen langlebigen, sicheren und reibungslosen Verkehrsfluss zu gewährleisten. Allerdings sind diese Strukturen ständig dem hydrostatischen Druck des Grundwassers, Bodenbewegungen und Umwelteinflüssen ausgesetzt. Unzureichende oder fehlerhafte Abdichtungen führen zu strukturellem Verfall, Bewehrungskorrosion und letztlich zu großen Sachschäden.
In diesem Sinne spielen professionelle Isolierungstechnologien, die bei Tunnel- und Unterführungsprojekten eingesetzt werden, eine entscheidende Rolle beim Schutz der Integrität der Struktur. In modernen ingenieurtechnischen Anwendungen wurden mehrschichtige Isolierungssysteme entwickelt, die Wassereintritte selbst unter härtesten Bodenbedingungen vollständig verhindern. Diese Technologien, die in einem breiten Spektrum von geosynthetischen Membranen über Injektionsharze und Drainageplatten bis hin zu speziellen Fugenbändern angeboten werden, sichern die Sicherheit und Haltbarkeit von Infrastrukturprojekten ab.

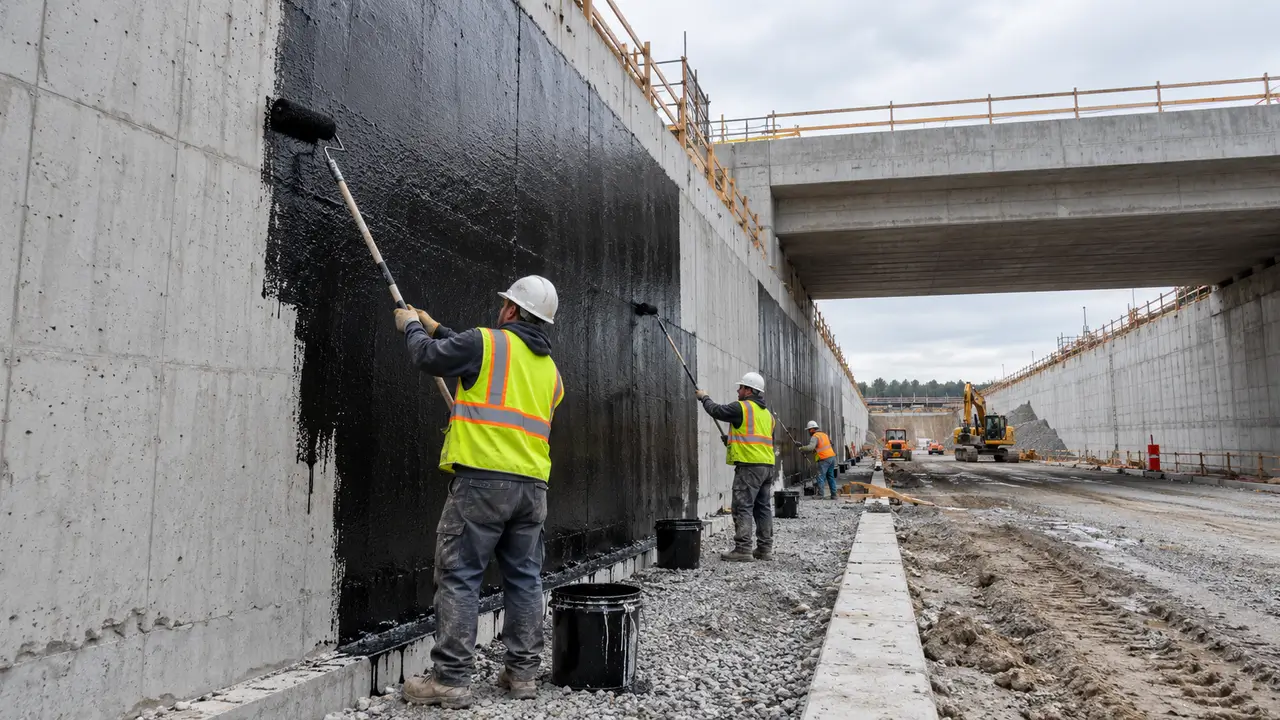

Grundprinzipien und ingenieurtechnische Bedeutung der Abdichtung in Tunneln und Unterführungen
Die Abdichtung im Tunnel- und Unterführungsbau ist eine der grundlegenden Ingenieurdisziplinen, die die Nutzungsdauer der Struktur direkt bestimmt. Die Schäden, die Grundwasser während der Bau- und Betriebsphase an den Stahlbetonbauteilen verursachen kann, müssen im Voraus antizipiert und entsprechende Strategien festgelegt werden. In der Planungsphase werden Baugrunduntersuchungen sorgfältig analysiert, um hydrostatische Druckniveaus zu berechnen.
Abdichtungssysteme isolieren die Struktur von äußeren Einflüssen und sorgen gleichzeitig dafür, dass die Innenumgebung trocken bleibt. Dieser Schutzschild, der die statische Lebensdauer der Struktur verlängert, verhindert das Rosten des Stahls im Beton. Korrosion gehört zu den größten Risikofaktoren, die zu einer Verringerung der Tragfähigkeit führen, und Isolierungstechnologien zielen darauf ab, dieses Risiko zu beseitigen.
Es ist unerlässlich, Qualitätskontrollmechanismen während des Ausführungsprozesses vollständig umzusetzen. Schon der kleinste Fehler oder Mangel in einem Fugenndetail führt im Laufe der Zeit dazu, dass Wasser in die Struktur eindringt. Daher entwerfen Ingenieure ganzheitliche Systeme, die die Kontinuität und Flexibilität der Isolierschichten gewährleisten und so die Sicherheit der Projekte garantieren.
Geosynthetische Membranen und PVC-TPO-Technologien
Synthetische Membranen werden stark bevorzugt, um die Dichtigkeit in Großinfrastrukturprojekten sicherzustellen. Membranen auf Basis von Polyvinylchlorid (PVC) und thermoplastischem Polyolefin (TPO) zeichnen sich durch ihre hohe Festigkeit und Flexibilität aus. Diese Materialien werden auf Geotextilvliesen verlegt, die über die Tunnelausbruchsfläche ausgebreitet und durch Heißluftschweißung verbunden werden, um eine nahtlose Schicht zu bilden.
Die Hauptfaktoren, die bei der Auswahl von Membranen zu berücksichtigen sind, umfassen:
- Haltbarkeit unter Baustellenbedingungen mit hoher Durchstoß- und Reißfestigkeit.
- Überragende Beständigkeit gegen chemische Substanzen und Grundwassersäuren.
- Fähigkeit zur Anpassung an strukturelle Bewegungen durch langfristige Elastizität.
- Perfektion beim Fügen mittels Heißluftschweißung und Bereitstellung von Dichtigkeitsgarantien.
Während der Anwendung werden Schutzschichten hinzugefügt, um Beschädigungen der Membranen zu verhindern. Besondere Vorkehrungen werden gegen mechanische Einwirkungen getroffen, die beim sekundären Betongießen auftreten können, wodurch die Integrität der Isolierschicht geschützt wird.

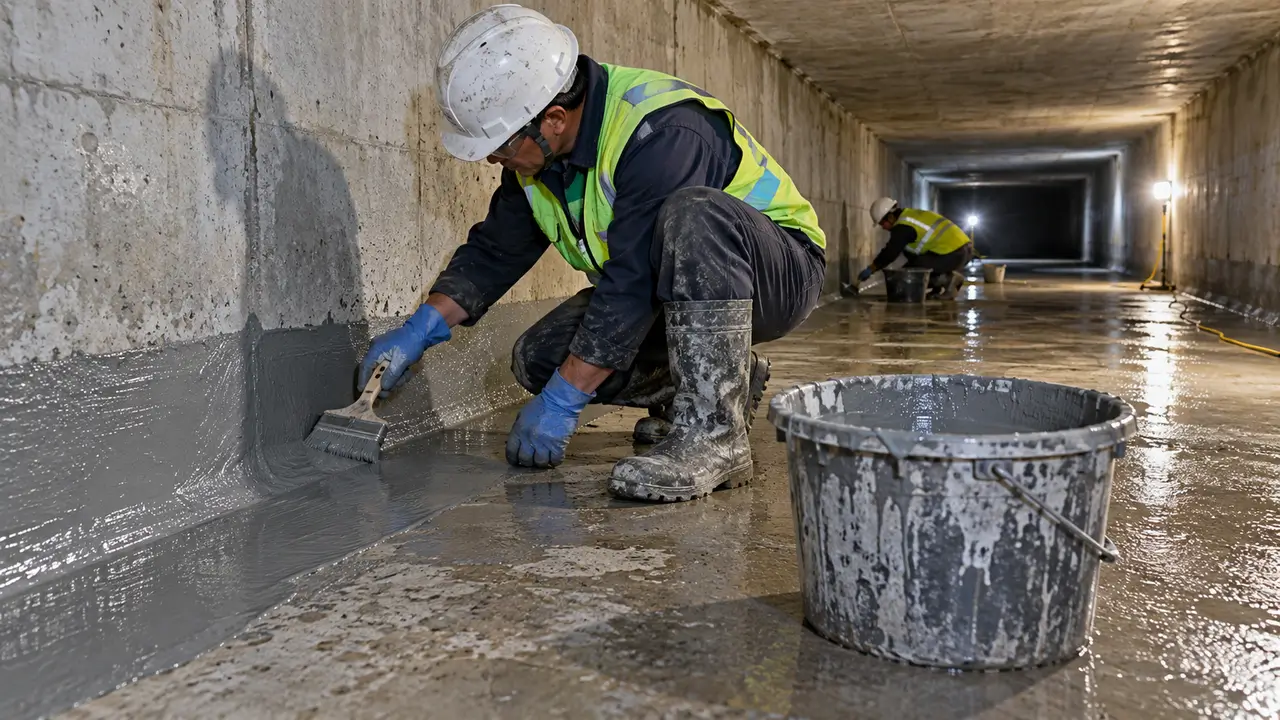

Injektionssysteme und Leckagekontrollmethoden
Unerwartete Wassereintritte oder Undichtigkeiten an Dehnungsfugen im Untergrundbau werden mithilfe von Injektionstechnologien behoben. Injektionsharze auf Polyurethan-, Epoxid- und Acrylatbasis dringen dank ihrer geringen Viskosität selbst in feinste Kapillarrisse ein. Diese Materialien, die sich bei Kontakt mit Wasser ausdehnen, füllen die Hohlräume im Beton vollständig aus und wirken als dauerhafter Stopfen.
Die folgende Tabelle vergleicht Injektionsharztypen und deren primäre Anwendungsbereiche:
| Harztyp | Hauptmerkmal | Anwendungsbereich |
| Polyurethan | Schwillt bei Kontakt mit Wasser schnell an | Aktive Wassereintritte und Kapillarrisse |
| Epoxid | Bietet hohe mechanische Festigkeit | Strukturintegrität und trockene Risse |
| Acrylat | Geringe Viskosität, hohe Elastizität | Fugenabdichtung und Injektionsschirm |
Diese Methode liefert schnelle und effektive Ergebnisse bei der Lösung lokaler Wasserprobleme, die nach der Inbetriebnahme von Tunneln auftreten, wodurch die Lebensdauer der Struktur verlängert wird.
Drainagesysteme und Grundwassermanagement
Drainagesysteme und Grundwassermanagement
Die wichtigste Ergänzung zu den Isolierungstechnologien sind professionelle Drainagesysteme, die Grundwasser von der Struktur weg leiten. Drainagekanäle und perforierte Rohre, die an der Sohle von Tunneln und Unterführungen errichtet werden, ermöglichen die Evakuierung von Wasser, ohne hydrostatischen Druck aufzubauen. Dadurch wird der Druck auf die Membranen auf ein Minimum reduziert.
Bei der Drainageplanung werden Wasserdurchflussmenge und -volumen durch ingenieurtechnische Berechnungen im Voraus ermittelt. Das gesammelte Wasser wird über Pumpstationen sicher zu Oberflächenregenwasserleitungen oder natürlichen Vorflutern geleitet. Filtervliese und Geotextilien werden in das System integriert, um Rohrverstopfungen zu verhindern.
In Projekten ohne wirksames Drainagemanagement können Wasseransammlungen zu Bodensetzungen und Strukturschäden führen. Daher bilden Drainagenetze, die die Wasserkontaktzeit mit der Struktur minimieren, einen unverzichtbaren Bestandteil des Tunneltunnels.
Spritzbeton und Sekundärauskleidungs-Integration
Spritzbeton, der unmittelbar nach den Tunnelausbrucharbeiten aufgetragen wird, sorgt für die Stabilität des Baugrunds und bereitet gleichzeitig den Boden dafür vor, dass die Abdichtungsschicht auf einer glatten Fläche ausgebreitet werden kann. Unregelmäßigkeiten auf der Spritzbetonoberfläche werden mit Spezialmörteln verschlossen, um Membrandurchstiche zu verhindern. Diese Integration erfordert eine makellose Schichtbildung im Tunnelbau.
Die Schritte, die bei der Integration der Sekundärauskleidung berücksichtigt werden, sind:
- Stabilisierung der Ausbruchsfläche und Spritzbetonauftrag.
- Beseitigung von Oberflächenunebenheiten und Auftragen von Ausgleichsmörteln.
- Auslegen der Geotextil-Schutzschicht und der Isolierungsmembran.
- Platzierung der tragenden Stahlbewehrung und Gießen des Endbetons.
Jeder dieser Schritte stellt kritische ingenieurtechnische Operationen dar, die die Lebensdauer der Isolierung direkt beeinflussen und mit großer Präzision ausgeführt werden.
Fugendetails und Fugenbandanwendungen
Bauteilfugen sowie bewegliche oder feste Verbindungspunkte von Tunneln und Unterführungen sind kritische Bereiche, in denen Wassereintritte am häufigsten auftreten. Für die Isolierung dieser Punkte werden speziell hergestellte Fugenbänder auf PVC- oder Kautschukbasis verwendet. Diese Bänder, die während des Betongießens in der Mitte der Fuge platziert werden, passen sich den Bewegungen der Struktur an und blockieren den Wasserdurchfluss.
Die folgende Tabelle detailliert die Fugenbandtypen und deren Anwendungsbereiche:
| Fugenbandtyp | Materialstruktur | Anwendungsort |
| Innen liegendes Band | PVC / Kautschuk | Bau- und Dehnungsfugen |
| Außen aufgeklebtes Band | Elastomerer Kautschuk | Tunnelaußenwandfugen |
| Quellbänder (Bentonit) | Natriumbentonit | Kaltfugen und Rohrdurchdringungen |
Die Auslegung von Fugendetails in Übereinstimmung mit Ingenieurprojekten garantiert die zukünftige Wasserbeständigkeit der Struktur.
